Circuito con sensor

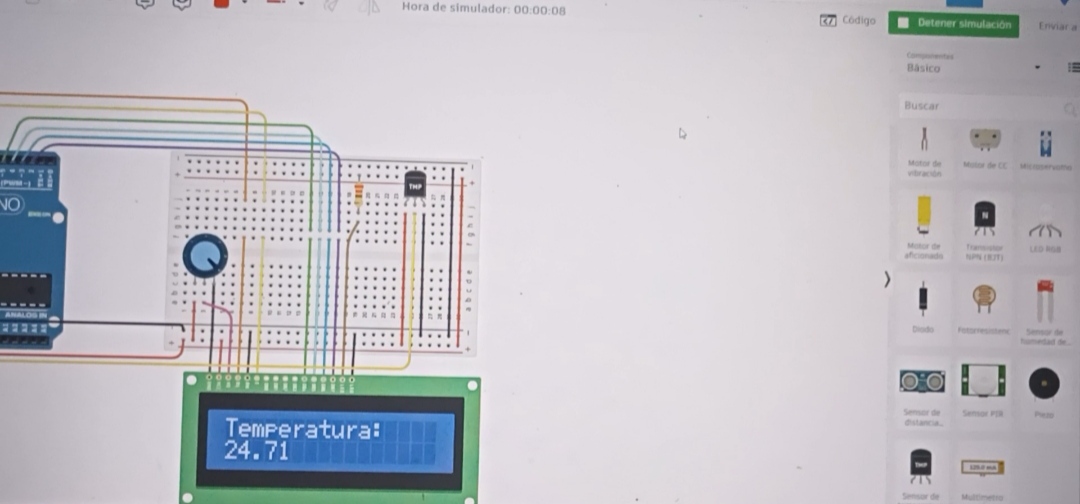

 Hoy hice un circuito con pantalla  LCD y un sensor que va a tomar la temperatura del ambiente para reflejarla en la pantalla LCD

los materiales:

arduino 1

pantalla LCD

sensor de temperatura

placa de prueba

varios cables

resistencia de 220 omnios

procedimiento:

Materiales Necesarios:

  1. Placa de desarrollo Arduino (p. ej., Arduino Uno).
  2. Sensor de temperatura LM35.
  3. Pantalla LCD 16x2.
  4. Potenciómetro (para ajustar el contraste de la pantalla LCD).
  5. Cables de conexión.
  6. Protoboard.

Conexiones del Circuito:

  1. Sensor de Temperatura LM35:

    • Pin VCC del LM35 a 5V en Arduino.
    • Pin GND del LM35 a GND en Arduino.
    • Pin de salida (Vout) del LM35 a un pin analógico en Arduino (por ejemplo, A0).
  2. Pantalla LCD:

    • Conectar el pin VSS de la pantalla LCD a GND en Arduino.
    • Conectar el pin VDD de la pantalla LCD a 5V en Arduino.
    • Conectar el pin V0 (contraste) de la pantalla LCD al potenciómetro.
    • Conectar el pin RS de la pantalla LCD al pin digital 12 en Arduino.
    • Conectar el pin E de la pantalla LCD al pin digital 11 en Arduino.
    • Conectar los pines D4 a D7 de la pantalla LCD a los pines digitales 5 a 2 en Arduino.
  3. Potenciómetro:

    • Conectar el pin central del potenciómetro al pin VO de la pantalla LCD.
    • Conectar los otros dos pines del potenciómetro a 5V y GND en Arduino



Video:

https://youtu.be/smcByS8F4Ak?si=DxXfjVYXKMT4zxjI
